變電站是指電力系統中對電壓和電流進行變換，接受電能及分配電能的場所。在發電廠內的變電站是升壓變電站，其作用是將發電機發出的電能升壓后饋送到高壓電網中。

一、按照變電站的地位和作用分類

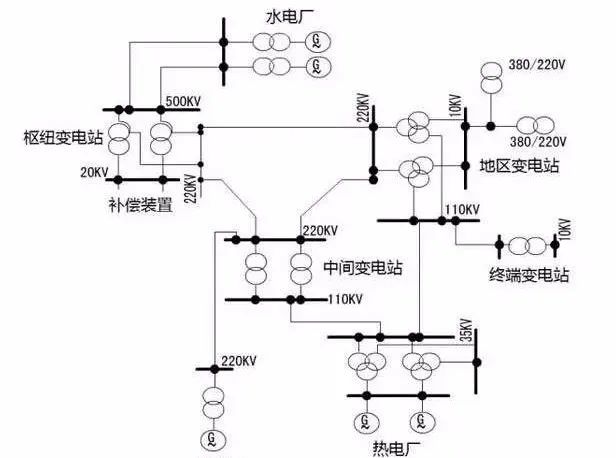

按照變電站在電力系統中的地位和作用可劃分為樞紐變電站、中間變電站、地區變電站和終端變電站4類。

　　(1)系統樞紐變電站。

      樞紐變電站位于電力系統的樞紐點，它的電壓是系統Z高輸電電壓，目前電壓等級有交流1000kV、交流500kV(西北電網)、220kV、330kV(西北電網)，樞紐變電站連成環網，全站停電后，將引起系統解列，甚至整個系統癱瘓，因此對樞紐變電站的可靠性要求較高。樞紐變電站主變壓器容量大，供電范圍廣。

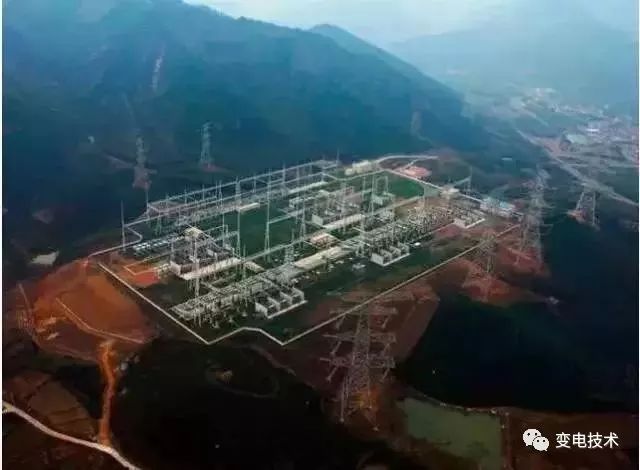

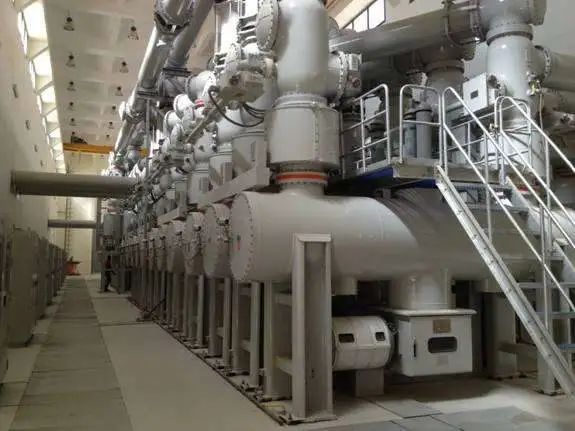

特高壓變電站（1000千伏及以上）

這種“鋼鐵森林”不要普通居民了，就是咱電力人也難得一見，大家隨意感受一下吧……

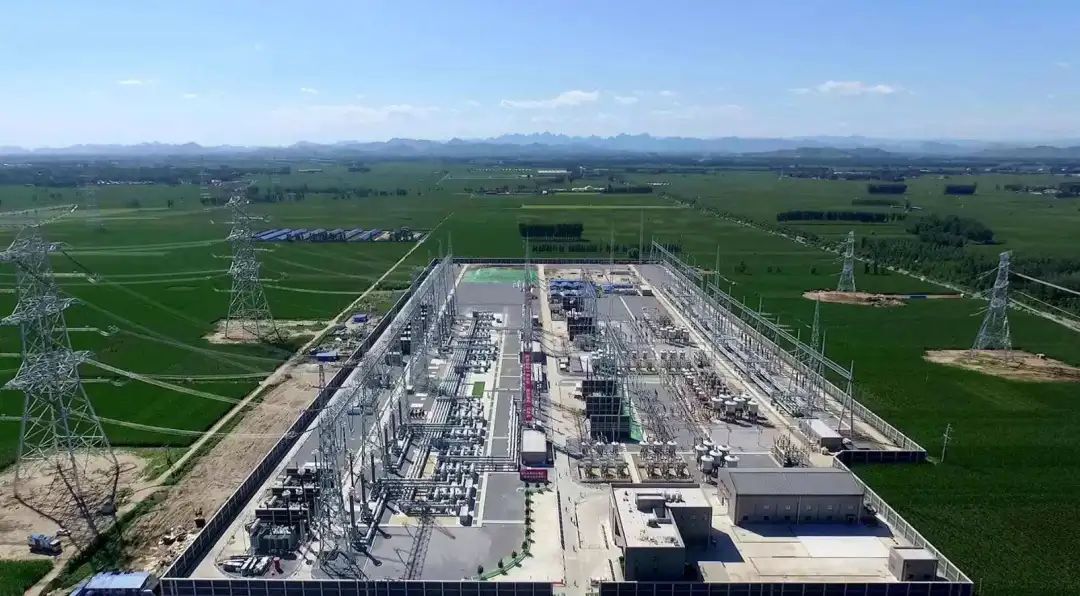

再從空中俯瞰一個：

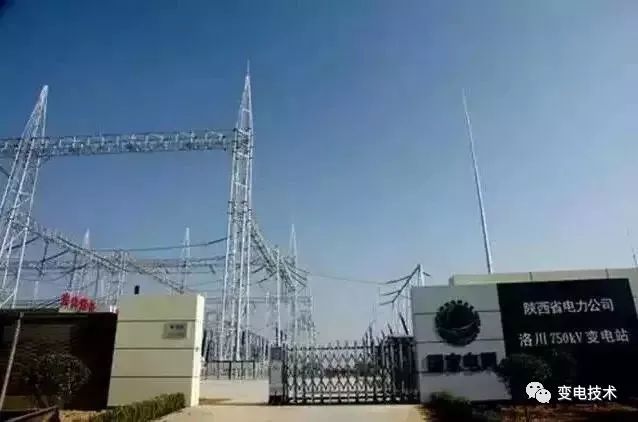

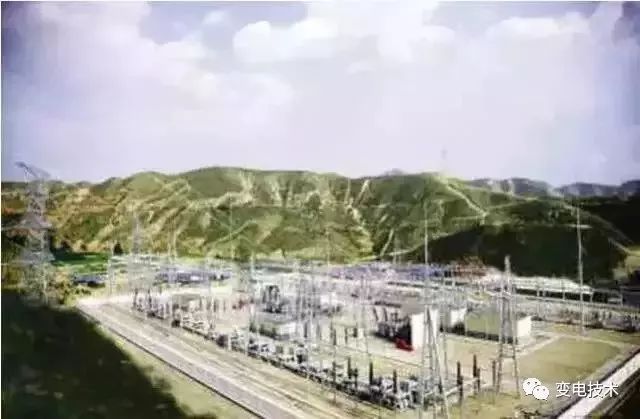

750千伏變電站

這是我國西北特有的變電站，在特高壓變電站出現之前，他是變電站中的“大哥大”：

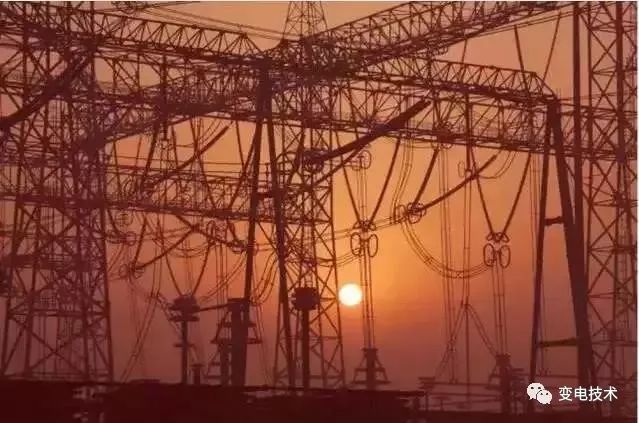

500千伏變電站

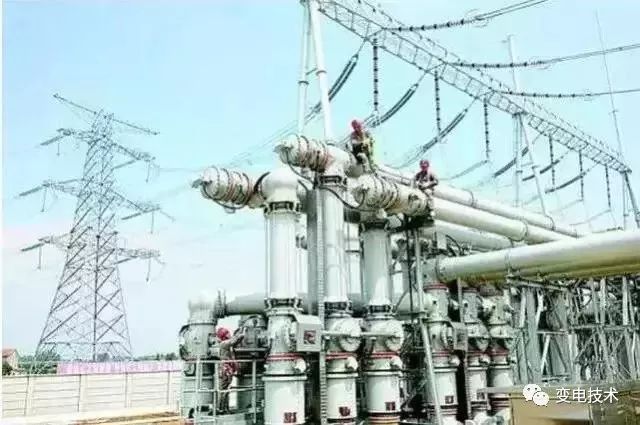

下圖是湖北第一座500千伏智能變電站——柏泉變電站。

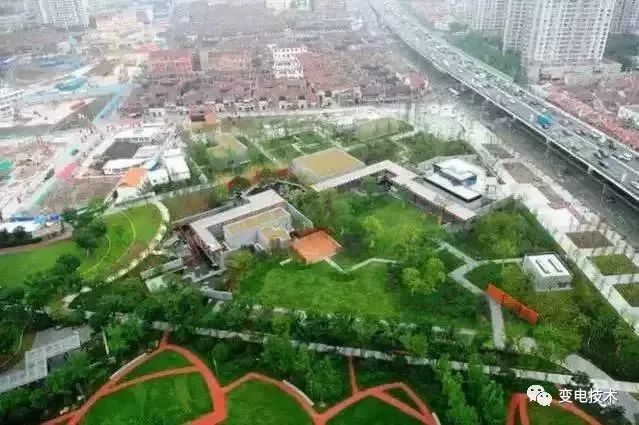

你千萬不要覺得下圖是一張風景俯瞰圖，其實這是一座500千伏的地下變電站——上海500千伏靜安（世博）變電站的地面部分：

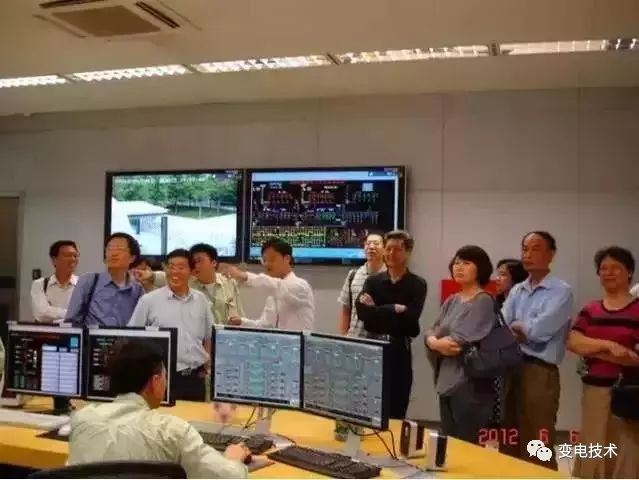

很多人慕名去參觀這座罕見的地下500千伏變電站：

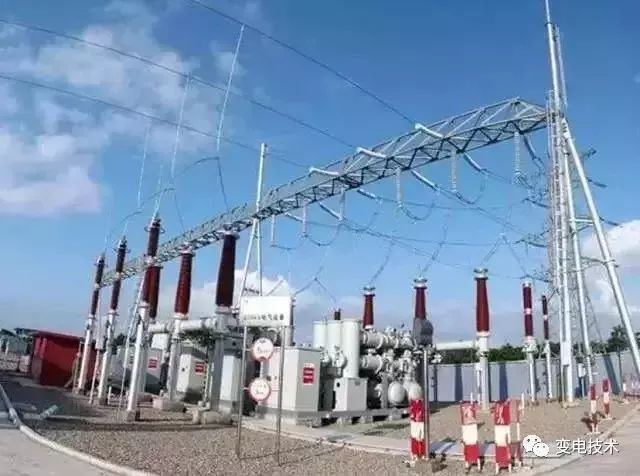

330千伏變電站

這也是我國西北才有的一種變電站。甘肅省首座330千伏光輝（永靖）智能變電站全景。

以上幾種高大上的變電站都是普通居民難以見到的，它們都可以“鋼鐵森林”來形容。不過，下面的幾種變電站，大家可要睜大眼睛看了，因為是和你的生活密切相關的。

220千伏變電站

它已經和居民的生活密切相關啦。不過，它并非只以鋼鐵森林的形式存在，在城市核心區，它一般是地下或半地下的……

上圖是一座正常的220千伏變電站——四川廣安武勝220千伏變電站，它是為電氣化鐵路供電的。和前面的鋼鐵森林沒啥區別。

　　(2)中間變電站。

　　中間變電站坐落區域網絡的紐帶點，是與輸電主網相連的區域受電端變電站，使命是直接從主網受電，向本供電區域供電。全站停電后，可致使區域電網割裂，影響悉數區域供電。電壓等級一般選用220kV或330kV。

　　中間變電站主變壓器容量較大，出線回路數較多，對供電的牢靠性央求也比照高。

　　(3)地區變電站。

　　地區變電站由變電站受電，直接向本區域負荷供電，供電范圍小，主變壓器容量與臺數依據電力負荷而定。電壓等級一般采用220kV、110kV、35kV。

　　全站停電后，只需本區域接連供電。

　　(4)終端變電站。

　　終端變電站在輸電線路終端，挨近負荷點，經降壓后直接向用戶供電，全站停電后，僅僅終端用戶停電。

二、按照變壓器的使用功能劃分

      (1)升壓變電站：升壓變電站是把低電壓變為高電壓的變電站，例如在發電廠需要將發電機出口電壓升高至系統電壓，就是升壓變電站。

      (2)降壓變電站：與升壓變電站相反，是把高電壓變為低電壓的變電站，在電力系統中，大多數的變電站是降壓變電站。

三、按照變電站的值班方式分類

根據變電站的值班方式，可分為無人值班變電站、少人值班變電站和有人值班變電站。

(1)有人值班變電站

大容量、重要的變電站大都采用有人值班變電站。我國從20世紀60年代開始對無人值班變電站進行試點工作，80年代開始推廣，現在城網和農網甚至主網中已有相當數量、不同電壓等級的變電站實現了無人值守。

(2)無人（少人）值班變電站

建設無人值班變電站的目的是節約變電站占地面積，減少常規變電站建設的配套設備。輔助設施方面的大量投資和運行維護費用的高額支出，減輕了企業面臨的人員緊缺等壓力，增加了企業的經濟效益。另外，無人值守變電站實現自動化管理，具有工況優化軟件和專家系統支持其運行業務，是集約化、智能化的管理方式，必然使電網運行的可靠性和經濟性顯著提高。

四、按照內部實現原理劃分為2類：

(1)傳統變電站

傳統變電站是其信息采集來源于常規的電磁、電容式互感器(TA/TV)，其二次設備多半是依賴足夠多的電纜，再加以空觸點的利用，以模擬信號為載體進行信息交換的變電站。該類變電站，設備之間相對獨立，缺乏整體的協調和功能優化，輸入信息不能共享，接線比較復雜，系統擴展難度大。

(2)數字化變電站

數字化變電站是由智能化一次設備(電子式互感器、智能化開關等)和網絡化的二次設備分層(過程層、間隔層、站控層)構建，建立在IEC61850通信規范基礎上，能夠實現變電站傳輸和處理信息全數字化，站內智能電氣設備間信息共享和互操作的現代化變電站。

五、按照變電站的安裝位置分類

根據變電站的安裝位置，可分為

1、室外變電站

2、室內變電站

室內無人值班室變電所,不設控制屏,采用BJ微機監控系統實現遙測、遙信、遙控、遙調及就地監控功能。

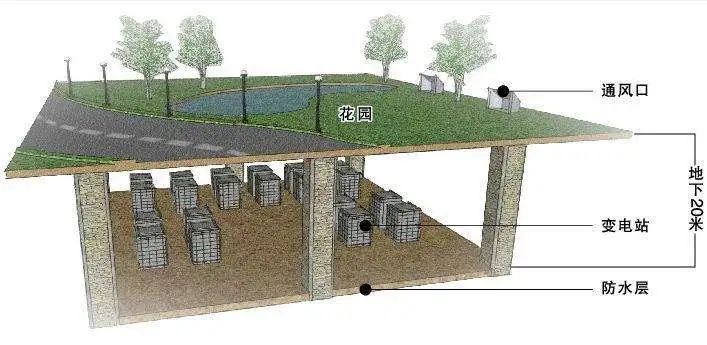

3、地下變電站

地下變電站包括全地下變電站和半地下變電站。

全全地下變電站主建筑物建于地下，主變壓器和其他主要電氣設備均裝設與地下建筑內，地上只建有變電站通風口和設備、人員出入口等少量建筑，以及有可能布置在地上的大型主變壓器的冷卻設備和主控制室等。半地下變電站以地下建筑為主，主變壓器和其他主要電氣設備部分裝設于地下建筑內。

地下變電站：常規地上變電站無法建設時所采用的的特殊變電站建設形式。變電站可獨立建設，也可與其他建（構）筑物結合建設。

     地下變電站的設計應以10年及以上電網規劃為基礎，依據電網結構、變電站性質等要求確定變電站Z終規模，土建工程應一次建設完成。地下變電站的設計必須與城市規劃和地下建筑總體規劃緊密結合、統籌兼顧，綜合考慮工程規模、變電站總體布置、地下建筑通風、消防、設備運輸、人員出入以及環境保護等因素，確定變電站的全地下或半地下設計方案。

     地下變電站的設備選擇要堅持適度超前、安全可靠、技術先進、造價合理的原則，注重小型化、無油化、自動化或少維護的技術方針，選擇質量優良、性能可靠的定型產品。地下變電站的設計必須堅持節約用地的原則，盡量壓縮建筑體量以節約建設用地并控制工程造價。

地下變電站必須保證有完善的設備運輸、建筑防水、排水、通風和消防工程設計。地下變電站的抗震設計應符合GB 50011和GB 50260等有關規定。

地下變電站的設計應符合有關國家法律、法規和標準，以及電力行業標準、地方標準的規定。

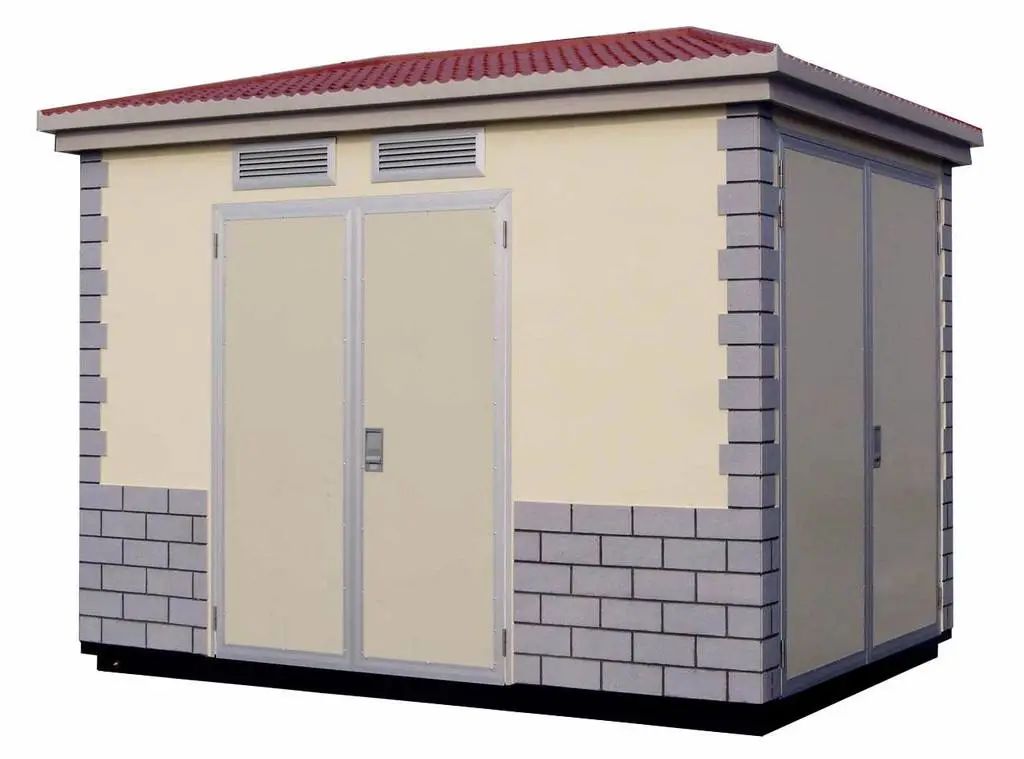

4、箱式變電站。

箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變電站適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。

箱式變電站適用于住宅小區、城市公用變、繁華鬧市、施工電源等，用戶可根據不同的使用條件、負荷等級選擇箱式變。箱式變電站自問世以來，發展極為迅速，在歐洲發達國家已占配電變壓器的70%，美國已占90%。中國城市現代化建設的飛速發展，城市配電網的不斷更新改造，必將得到廣泛的應用。

對于箱式變電站，中國自20世紀70年代后期，從法國、德國等國引進及仿制的箱式變電站，從結構上采用高、低壓開關柜，變壓器組成方式，這種箱變稱為歐式箱變，形象比喻為給高、低壓開關柜、變壓器蓋了房子。從20世紀90年代起，中國引進美國箱式變電站，在結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中。避雷器也采用油浸式氧化鋅避雷器。變壓器取消油枕，油箱及散熱器暴露在空氣中，這種箱變稱為美式箱變，形象比喻為變壓器旁邊掛個箱子 。
