箱式變壓器又分為美變與歐變，一般歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。美式箱變與歐式箱變不同在于美式箱變是將變壓器鐵芯、高壓負荷開關、保護用熔斷器等設備統一設計，放在同一注油箱中。
歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時，用熔斷器的撞針使負荷開關三相同時分閘，避免缺相運行，要求負荷開關具有切斷轉移電流能力，低壓側采用負荷開關加限流熔斷器保護。美式箱變高壓側采用熔斷器保護，而負荷開關只起投切轉換和切斷高壓負荷電流的功能，容量較小。當高壓側出現一相熔絲熔斷，低壓側的電壓就降低，塑殼自動空氣開關欠電壓保護或過電流保護就會動作，低壓運行不會發生。

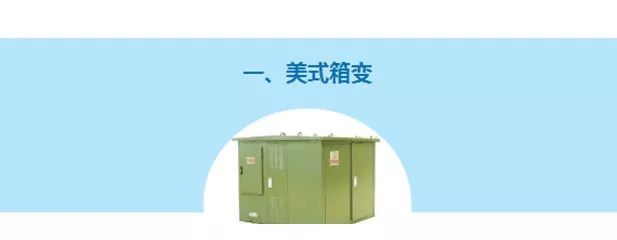

1、美式箱變的接線形式:一路或兩路 10KV 進線；單臺變壓器，容量一般選用 500KVA~800KVA; 低壓出線電纜 4~6 路。
2、美式箱變的主要部件：變壓器、 10KV 環網開關、 10KV 電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點。
3、美式優點：體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調?？梢钥s短低壓電纜的長度，降低線路損耗，還可以降低供電配套的造價。
美式箱變的另一個主要優勢特點是過載能力強，允許過載2倍2個小時，過載1.6倍7個小時而不影響箱變壽命。
4、美式缺點：供電可靠性低；無電動機構，無法增設配電自動化裝置；無電容器裝置，對降低線損不利；噪音較Ⅲ型站和Ⅴ型站要高，因為Ⅲ型站和Ⅴ型站是將變壓器安放在室內，起到隔音的作用；
另外，將Ⅲ型站和Ⅴ型站的集中一電磁輻射分解成多點輻射；由于不同容量箱變的土建基礎不同，使箱變的增容不便；當箱變過載后或用戶增容時，土建要重建，會有一個較長的停電時間，增加工程的難度。

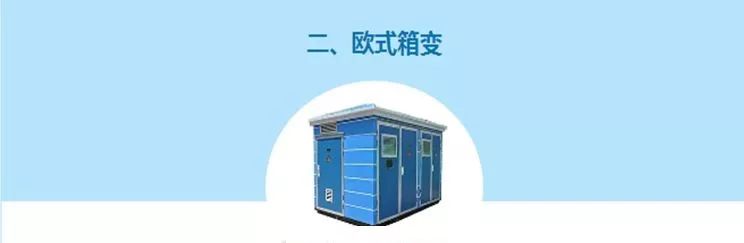

1、箱變的接線形式：
a ）單臺配變形式—兩路 10KV 進線；單臺變壓器容量一般在 500KVA~800KVA ；低壓出線電纜一般為4~6 路。
b ）兩臺配變形式—兩路 10KV 進線；兩臺變壓器，每臺變壓器的容量在500KVA~800KKVA; 低壓出線電纜一般為 8~12 路。
2、箱變的主要部件：變壓器、 10KV 環網開關柜、低壓電容器、低壓開關等主要部件組成，相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。
3、優點：噪音與Ⅲ型站和Ⅰ型站相當；輻射較美式箱變要低，因為歐式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用；可以設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的優點，而且還有美式箱變的主要優點。
4、缺點：體積較大，不利于安裝，對小區的環境布置有一定的影響；
歐式箱變中，變壓器既可選用油浸式變壓器，也可采用干式變壓器，但由于干式變壓器價格較高，所以在用戶沒有特別要求的情況下，應首選油浸式變壓器、以降低制造成本。變壓器容量一般在100-1250KVA為宜，Z大不應超過1600KVA。

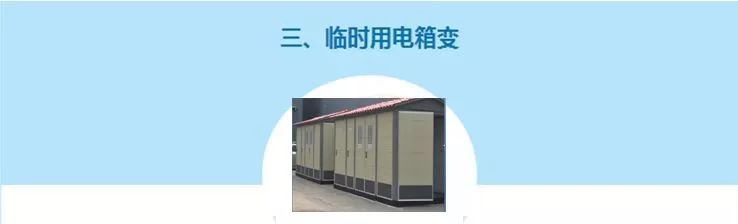

1、箱變的接線形式：施工現場臨時用電箱的接線是用五芯電纜連接，二級配電箱的入線，從一級配電箱的空氣斷路器引出，黃、綠、紅分別接A、B、C相，藍色線接零，黃綠相間的花色線接接地線排，并在電箱附近就近接地。
2、箱變的主要部件：是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套裝置
3、優點：具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1/5，大大減少了設計工作量及施工量，減少了建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。
4、缺點：需在無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的場所使用。
由于箱變的結構的不同使用的地方也不同，供電的網絡也不同。因為美式箱變和歐式箱變的結構不同可靠性不同，因此適用的場合也不同。當美式箱變的容量選用的較小而小區的建筑面積較大時，應用的箱變會增加很多，從而使在架空線上支接的負荷點增多；當減少架空線的支接負荷點時必定要增加箱變的串接數量，從而使網絡結構薄弱。要克服小容量箱變而帶來的網絡結構薄弱的問題，Z好使用環網站解決。
1 、美式箱變的適用地方
鑒于美式箱變的結構特點和優缺點，美式箱變適用于對供電要求相對較低的多層住宅和其他不重要的建筑物的用電。根據我們的實際使用情況看，美式箱變配上小型的環網開關站后，完全適用多層住宅的供電需求。因為就是箱變發生故障，對居民的影響不大，但不適應于小高層和高層。
2 、歐式箱變的適用地方
歐式箱變適用于多層住宅、小高層、高層和其他的較重要的建筑物。
3、臨時用電箱變的適用地方
用于城市高層建筑、城鄉建筑、豪華別墅、廣場公園、居民小區、高新技術開發區、中小型電廠、礦山油田以及臨時施工用電等場所，作為接受和分配電能并向用戶提供低壓電能之用。

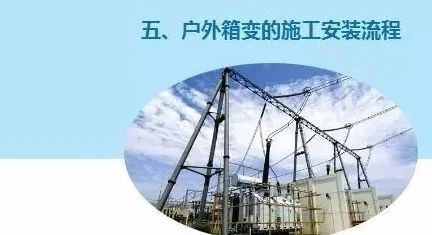

我們常見的箱變已戶外式Z多，由于箱變是由成套廠家預制好后，運送到現場安裝的，所以在施工安裝的過程相對比土建的配電室省去了基建的步驟，所以雷特爾電氣來介紹一下戶外箱變的施工安裝流程。
一、報批：
按照箱變廠家提供貨自己提供的箱變設計圖的要求和使用要求，定購相應的材料和設備，在箱式變內的變壓器定貨前向供電部門提供設備型號，報理審批。
二、布線：
經過現場勘察，確定10kV電源進線合理的進線點，編制相應的受電施工方案。
三、預埋：
進行箱式變電站的基礎施工，預埋相應的構件和電纜保護鋼管。
1.箱式變電站周圍打接地網，接地網與周圍建筑接地網相連。
2.接地裝置的埋設深度和焊接要求要符合設計的要求和相關規范規定。
3.接地裝置安裝完畢后，要在晴朗的天氣，地面的濕度達到規范規定的時候，方可進行接地電阻的測試。如果有接地電阻值不符合規定的接地裝置，就要按規定增加相應的接地極和接地母線，直到接地電阻值符合設計要求。
4.接地裝置與設備的聯接要可靠、美觀。
四、設備安裝：
基礎到達設計強度的70%以上后，箱式變電裝置到達現場先進行檢查，附件齊全、設備完好、無銹蝕或機械損傷后，方可進行設備的安裝。在這個過程中仍要注意基礎的養護。
（一）、施工程序：
１.施工前認真做好測量、放線編制重點部位，編制重點部位的作業指導書和質量控制措施。
２.設備運至施工現場的開箱質量檢查必須由監理部門主持，材料的質量由材料部門、質檢員、技術員檢查。設備材料的合格證，試驗報告、使用說明書等質保資料必須齊全。
３.對施工過程中形成的成品、半成品應制定防護方案。對進場施工人員必須進行成品、半成品保護教育。
４.接地體埋設之前，必須經過監理檢查接地溝合格后再埋設。
５.設備安裝必須按國家標準圖施工。
6.嚴格按要求做好工程質量的檢驗，質保資料的收集，不合格品的預防和控制，竣工文件的匯編。
（二）、安裝注意事項：
(1) 箱變位置應逼近負荷中心，根據負荷分布情況，計算出負荷矩，以此確定負荷中心，將箱變安裝在負荷中心附近，這樣，可縮短供電半徑，可減少基建投資，減少電能損耗≤12%，提高電壓質量( )運行維護方便，其低壓(400V)供電半徑≤500m；
(2) 箱變使用地點不允許有強烈震動和沖擊，不允許有較大的電磁感應強度，對于箱變地埋線路，應布置好各回路出線的敷設路徑，并滿足對地下設施的安全距離，且不影響供電區長遠發展；
(3) 使用地點不得有爆炸危險的物質，周圍介質中不能含有腐蝕金屬與破壞絕緣的氣體及導電介質；
(4) 箱體安裝垂直傾斜角不應超過5°，戶外風速不超過35m/s，空氣相對濕度不得超過90%(25℃)；
(5) 箱變安裝不需建設控制室和相應廠房，10kV設備無架構，占地面積小，現場只需按廠家提供的箱變基礎尺寸，制做一基鋼筋混凝土基礎；
(6) 吊裝根據標準重量及有關安全規程選用適當的起重設備，起吊鋼絲繩之夾角小于60°，起吊時應用繩索對角拉住箱變，以保證其平穩就位；
(7) 歐式箱變壓器出廠時已調試好，只需將箱變高壓及低壓電纜與箱變連接；
(8) 箱體及主變周圍應設置避雷針，并保證設備在其安全保護范圍之內，在預制地基前應首先埋好接地網，其接地電阻應小于4Ω，箱體就位后，應將箱體接地端子與之接牢；
(9) 由于歐式箱變已達到無人值守的技術要求，可不設后臺設備，運行時，要考慮加強防盜。
五、檢查：
箱變施工完畢后，施工單位先進行設備自調、自檢合格，報建設單位委托具有試驗資質的試驗部門進場試驗箱式變電站。
